通風管道彎頭等離子下料機彎頭是用于管路轉彎時的連接件。按口徑，分為等徑彎頭和異徑彎頭；按制作方式，則有彎制、壓制、擠制和焊制之分；按截面形狀，可以分為圓管彎頭、方管彎頭
、方圓管轉換彎頭、異徑彎頭（在轉彎過程中截面大小改變而形狀不發生改變）
、異形轉換彎頭（截面形狀在轉彎過程中步發生改變）等第
。我們這里講的彎頭展開，指的是一節節組焊而成的“蝦米彎”
，主要包括等徑圓彎頭
、異徑圓彎頭、方圓管轉換彎頭
；其他形狀的彎頭并不常見
，因為沒有特殊需要，誰也不會設計這種展開復雜
，加工困難的玩意兒來增加成本
、自找麻煩。
中央空調風管彎頭制作設備-風管等離子切割機介紹：
|
1、風管數控等離子切割機是一種精密機械傳動、熱切割技術相結合的一種高效、高精度、高可靠性的切割設備。良好的人機界面使得操作更加方便簡單，能快速準確地切割出各種形狀復雜的板材，特別適用于中、薄有色金屬板材、不銹鋼和碳鋼板材的自動化切割下料。它采用一體式模塊化設計，安裝快捷，移動方便。
2、床身整體采用鋼結構焊接后精加工，整體回火、充分消除焊接應力,性能穩定可靠 。橫梁及端粱采用鑄鋁后精加工，運動性能好 。縱向采用雙邊同步驅動系統 。保證整機速度及精度 。
3、縱、橫向?qū)к壊捎脟a(chǎn)或進口直線導軌 ，精度高、導向好 。驅動齒條 、齒輪由專業廠家定制 ，表面滲碳淬火 ，精度高 。
4、配液晶顯示屏，全部采用漢字顯示 。顯示器下方隨時提示各項操作方法，因而操作人員只需簡單培訓 ，即可進行各項操作，使用非常明了方便 。
5、驅動系統為伺服驅動或步進驅動，根據用戶需要可選用世界頂級產品——進口日本松下交流伺服驅動或步進電機驅動 ，是整機更加平穩運行，速度變速范圍更寬 ，加速時間短 ；
6 、本機具有獨特的抽煙除塵裝置以及抽風式切割工作臺和熔渣儲存裝置 ，創造良好工作環境。

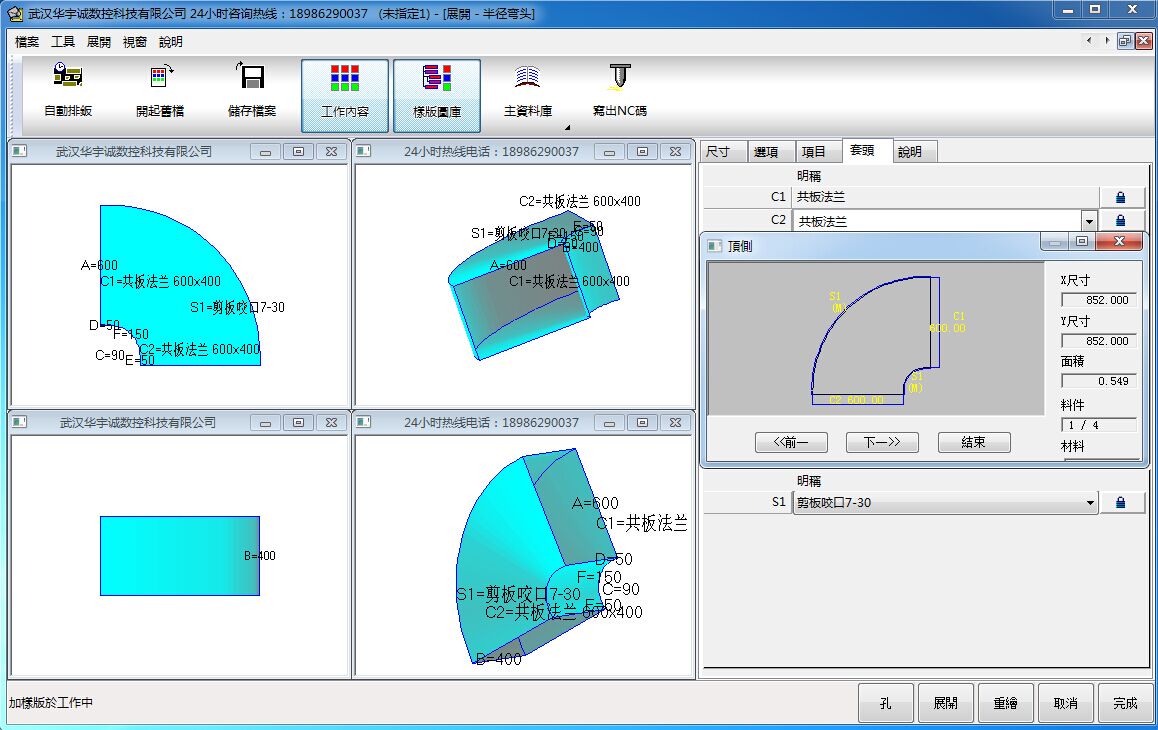

7 、風管專用軟件易掌握制造過程 。只需跟隨簡單步履 ，選擇所需圖形 ，輸入?yún)?shù)值，然后幾何圖形已形成部件 ，準備加工。
8、專業風管參數圖形的資料庫 。易掌握。用戶只需選擇部件 ，輸入?yún)?shù)值，軟件便自動制造部件 |
|
機型
|
1325型
|
1330型
|
1340型
|
1530型
|
1540型
|
1560型
|
|
切割寬度
|
1300
|
1300
|
1300
|
1500
|
1500
|
1500
|
|
切割長度
|
2500
|
3000
|
4000
|
3000
|
4000
|
6000
|
|
數控系統
|
上海交大數控系統或北京斯達峰數控系統或根據用戶要求選配
|
|
切割厚度
|
根據等離子電源而定
|
|
空程速度（mm/min）
|
20000
|
|
切割速度（mm/min）
|
根據板材厚度調節
|
|
切割工作臺
|
除塵
|
通風管道彎頭等離子下料機的幾個主要參數：（參看圖2-3-2a）
1）.彎頭角度：指彎頭兩個管口面間的夾角；
2）.彎頭直徑：指彎頭管材的外徑、內徑或中徑
；
3）.彎曲半徑：指管段軸線的內切圓半徑。即管口中心到了兩管口面交線的距離；
4）.彎頭節數：彎頭的端節是中間節的一半 ，兩個端節合起來是一節
，再加上中間節數，合稱彎頭的節數
；
1.關于彎頭節數
目前沒有統一的規定 。有的把中間節的數量稱為節數，有的把組成彎頭的段數稱為節數
。如圖2-3-2a所示彎頭，前者叫二節彎
，后者叫四節彎
，我們鈑金冷作工則叫三節彎。稱三節彎的合理之處,一是便于半節角度的計算
；二是彎頭的節數等于焊接接口的數量
，非常之明了；三是對兩個半節組成的一節彎
，前者就納不入自己的系列，要換著名兒叫
，后者則根本不存在一節彎頭的概念
。
2.平行線法
現在介紹展開時常用的另一個方法---平行線法。平行線展開法常用于素線互相平行的柱形曲面的展開 ，其展開的基本過程如下：
1)針對曲面結構特點 ，依照設定的規則，將該曲面劃分為N個彼此相連的梯形微面域（微面域以下稱面元）
；梯形的平行邊一般選在曲面的素線處
；N一般根據誤差大小、
通風管道等離子切割機加工工藝和材料性質等因素通過實踐選擇；
2)對每個梯形微面元，都用其四頂點組成的平面梯形逐個替代
，即用N個梯形替代整個曲面
，其替代誤差隨著N的增加而減小
；
3)根據視圖的尺寸、位置的對應關系，即：“長對正、高平齊、寬相等”的三等關系和上下、左右、前后的方位關系，用與各視圖相關的平行線求取相貫點的位置、每個梯形各邊的實際長度；
4)在同一平面上按同樣的結構和連接規則組合畫出這些梯形，于是得到模擬曲面的近似展開圖形。彎頭、三通等柱形表面的展開放樣都是平行線展開法的典型例子。
武漢華宇誠數控科技有限公司竭誠為您服務帶給您精簡的投入方案，贏取無限的收益!! 我們一直在努力，期待與您攜手共進，共贏.武漢華宇誠數控科技有限公司是一家專業生產數控火焰切割機 、
數控等離子切割機 、
數控多頭直條切割機、數控火焰等離子切割機 、
龍門式數控切割機 、
龍門式數控火焰切割機、龍門式數控等離子切割機 、
便攜式數控切割機 、
便攜式數控火焰切割機、便攜式數控等離子切割機 、
風管等離子切割機 、
風機葉片切割機 、工業
臺式數控等離子切割機公司經過反復試驗 ，成功研制出了

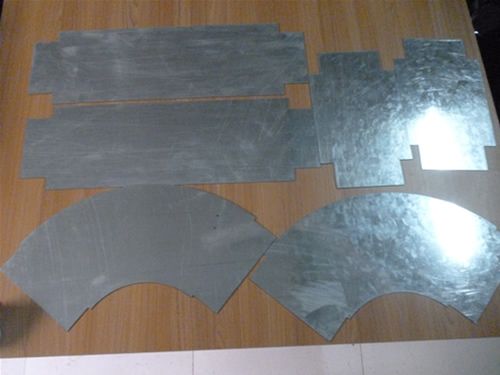

通風管道等離子切割機，配合專用的風管切割軟件，自動生成圖紙、導出加工程序。更加適應風管展開切割需求，功能更適應風管展開切割、操作更加便捷、成本進一步降低，讓利于客戶。操作人員所需要做的就是在軟件中選擇所需要的風管樣式，輸入所需要的尺寸，然后調出加工程序進行切割就可以了。既方便快捷、又精確實用，經過多年不懈的努力，華宇誠數控產品已遠銷于國內外，專注服務于有焊接切割設備需求的企業和個人，專業為用戶量身訂制數控切割專機精品。在數控切割機出口方面與亞非歐美等多國貿易伙伴建立有良好合作關系，促進國外切割機市場的開發與銷售！征路漫漫，本著“點滴是大, 誠信為本”的企業精神，以“領先的技術、過硬的品質、合理的價格”為發展宗旨，通過規范發展以“強化客戶服務”為奮斗目標，進一步增強企業的競爭力和持續發展的能力，為打造數控高品質切割設備而不懈追求。
目前，武漢華宇誠數控生產的臺式數控等離子切割機設備已在北京中央空調及通風系統制造企業大規模使用。在河北省的衡水、石家莊、保定、廊坊以及四川成都、重慶、天津、江蘇常熟
、泰州
、靖江、蘇州
、南京
、常州、浙江杭州
、上海
、山東濟南、青島
、德州
、陜西西安
、寶雞
、甘肅蘭州、吉林沈陽
、長春
、哈爾濱、北京通州
、海南?div id="d48novz" class="flower left">
？凇⑷齺?div id="d48novz" class="flower left">
，增配電容自動調高，弧壓自動調高等技術改造!
歡迎來電咨詢，聯系電話：189-8629-0037 027-87228820 我們將竭誠為您解答!
