性能指標參數
YC-1530	1500W/2000W/3000W/6000W/12000W/20000W
加工幅面（長×寬）	3000mm×1500mm(可訂制）
X軸行程	3048mm
Y軸行程	1524mm
Z軸行程	150mm
X/Y軸幾何定位精度	≤0.05mm（全程）
X/Y軸重復定位精度	≤0.03mm
X/Y軸定位速度	80m/min
X/Y軸加速度	1.5G
切口縫寬	0.1mm-0.5mm
切口粗糙度	Ra3.2-25.4um
切割板材厚度范圍	0.5mm-16mm
設定單位	0.001mm
整套機床占地面積	9800mm×4200mm
主機體積	9800mm×2900mm×2000mm
數控系統	專業激光切割數控系統
顯示器	24″LCD
工作臺	單工作臺
工作臺承重	800Kg
機床重量	9T
總裝機容量	50KVA
相數	3
電源額定電壓	380V
頻率	50Hz
總電源防護等級	IP54
備注：總裝機容量因激光器不同會有所差異 。

設備特點

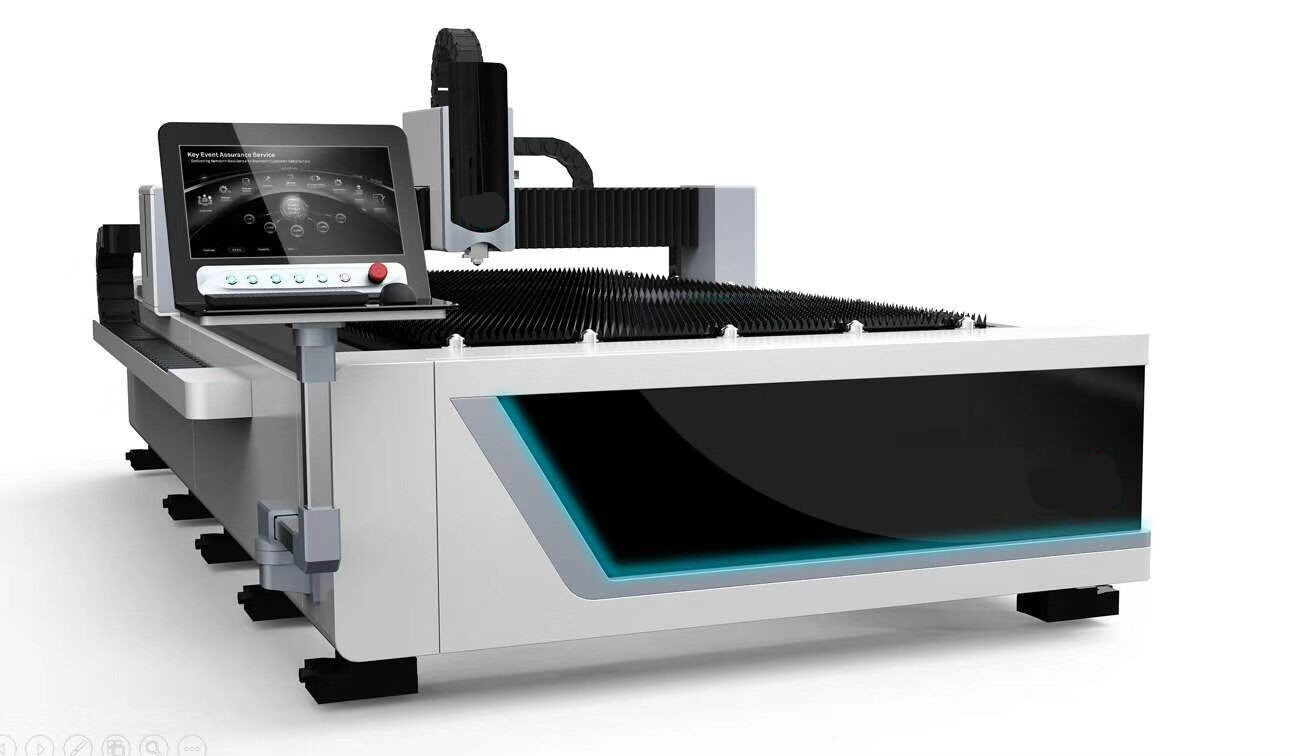

   YC-GQ3015型數控光纖激光切割機采用整體龍門結構機床

、雙邊驅動、高強度鋁合金橫梁，德國數控、驅動、電機、精密直線導軌及斜齒輪傳動系統。設備整體剛性好，性能穩定，是高速、高精、高效率、高性價比的集中體現。

   單軸定位速度80m/min

   雙交流伺服電機同步驅動系統

   專業激光切割數控系統，具有激光切割專用功能

   德國進口高精密減速機

，采用高精度磨削斜齒輪齒條

   簡潔時尚的外觀

、集中潤滑系統及排煙塵裝置

   同步高速交換工作臺

   采用集成結構設計，占地面積比同類機型更小

激光切割專用功能

   ● 激光打標功能：在切割的板材上

，可以先打標后進行切割
   ● 漏切折回模式：允許操作員在發現漏切時即時返回
   ● 能量響應功能：高速調節激光能量以保證拐角切割質量
   ● 跟蹤響應功能：快速自動控制噴嘴與板材距離
   ● 割縫補償功能：保證零件切割尺寸精度
   ● 共邊切割功能：提高材料利用率和效率
   ● 工藝數據庫：人機界面友好，方便操作
   ● 蛙跳功能：減少切割頭抬起時間，提高切割效率
   ● 飛行切割：減少穿孔時間，提高薄板切割效率
   ● 自動尋邊：自動檢測板材邊界，確定工件加工坐標系

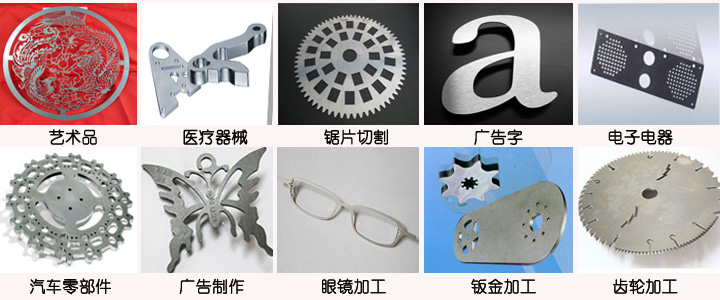

應用行業

   應用于鈑金加工、航空

、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、精密配件、輪船、冶金設備、電梯
